航空发动机动态教学模型开发项目

一、项目背景

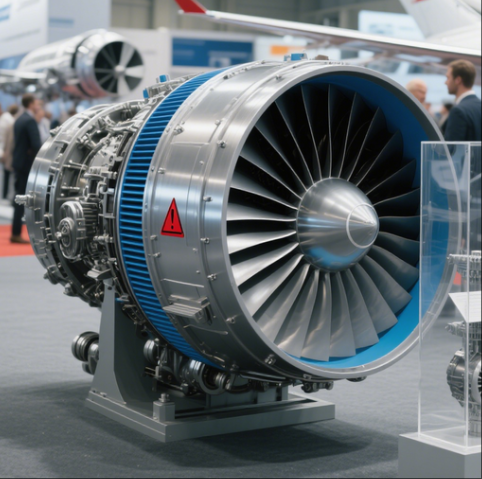

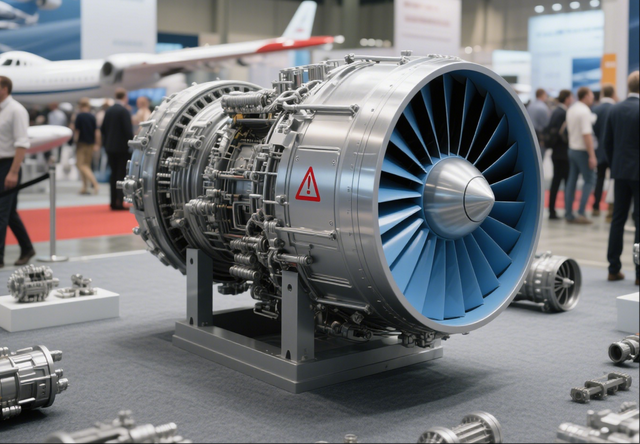

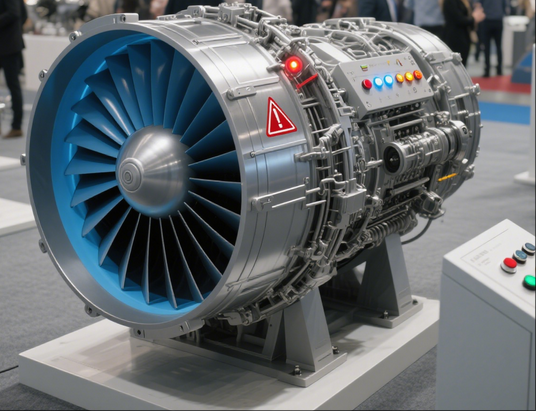

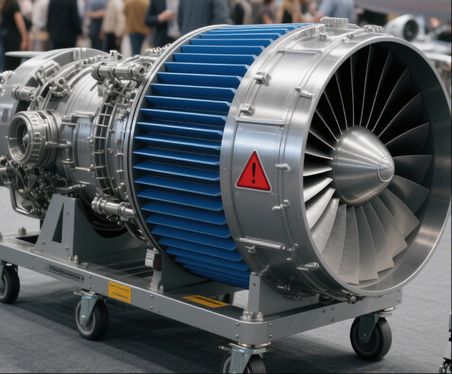

为满足某航空职业技术学院的实训需求，开发1:4 CFM56发动机教学模型（2.1m×1.5m），需达成三大目标：

1. 实现核心机件100%可拆解

2. 模拟12种典型故障现象

3. 支持VR远程操作训练



二、核心技术方案

1. 机械系统设计

• 分层解剖结构： ▸ 风扇模块（36片可调叶片） ▸ 九级压气机透视组件 ▸ 环形燃烧室耐高温模型（耐受120℃）

• 动态传动： ▸ 三轴联动差速装置 ▸ 附件齿轮箱磁力驱动

2. 流体仿真系统

介质类型实现方式技术参数进气气流超声雾化发生器流速0.3马赫燃油雾化微泵脉冲喷射系统频率200Hz尾气模拟温控LED矩阵温度梯度±5℃

3. 智能控制系统

• 开发三大功能模式： ▶ 教学模式（分步动画引导） ▶ 考核模式（故障点随机植入） ▶ 研发模式（数据采集接口）

• 集成传感器： ▸ 振动监测（0-10kHz） ▸ 油液金属屑检测 ▸ 红外热成像模块



三、创新应用成果

1. 教学应用

• 缩短发动机大修实训课时35%

• 支持N1/N2转速协调训练

• FOD防范可视化演示

2. 科研价值

• 叶片颤振模拟平台

• 新型封严结构测试

• 数字孪生数据接口

3. 商业效益

• 获2025中国国际航展最佳教育装备奖

• 形成3项实用新型专利

• 已装备8所航空院校



四、技术指标

• 动态响应延迟：0.15秒

• 连续运行寿命：2000小时

• 拆装定位精度：0.05mm

• 故障模拟保真度：92%
