储能柜模型展示案例：新能源系统的微型再现
项目背景

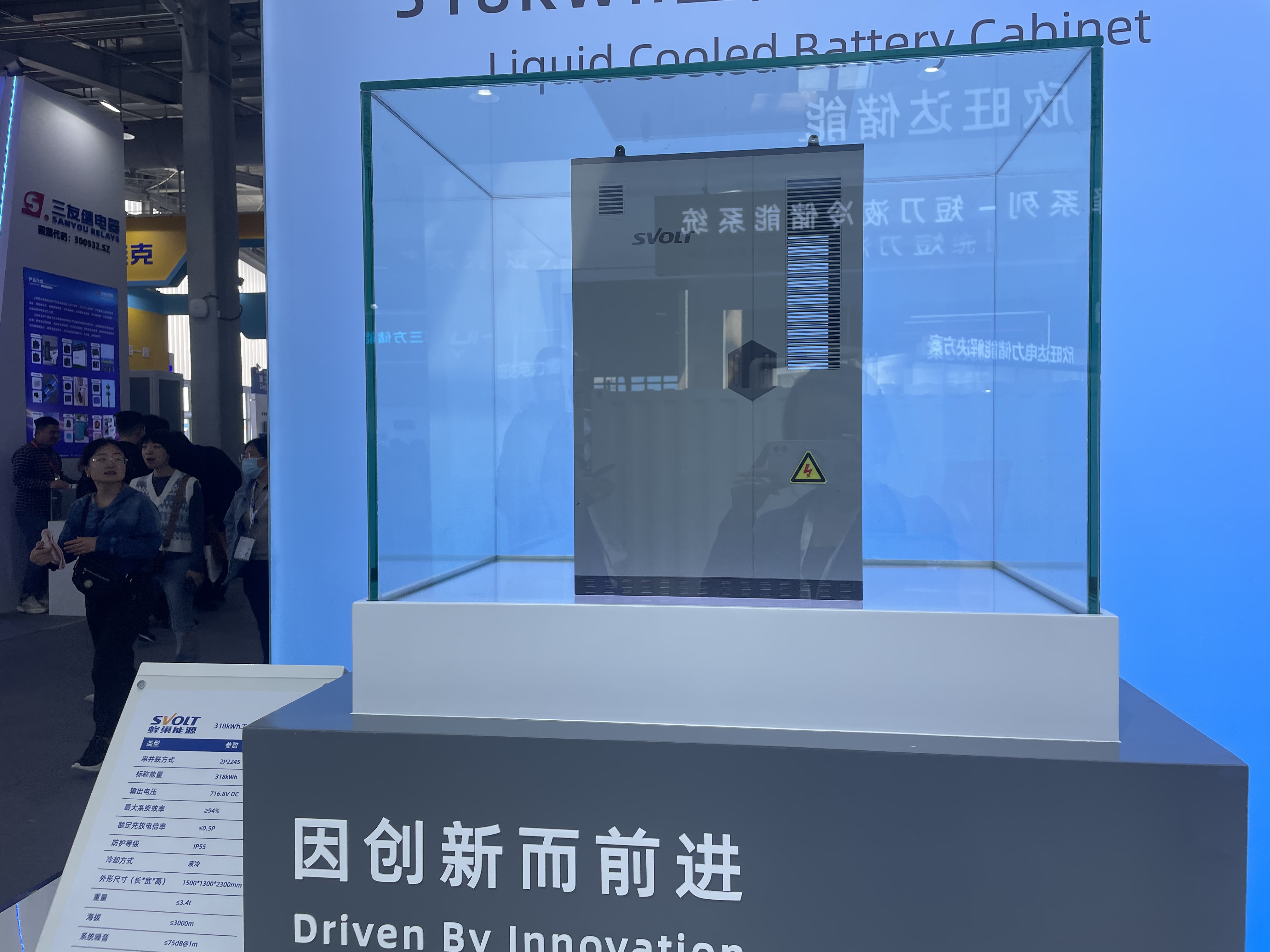

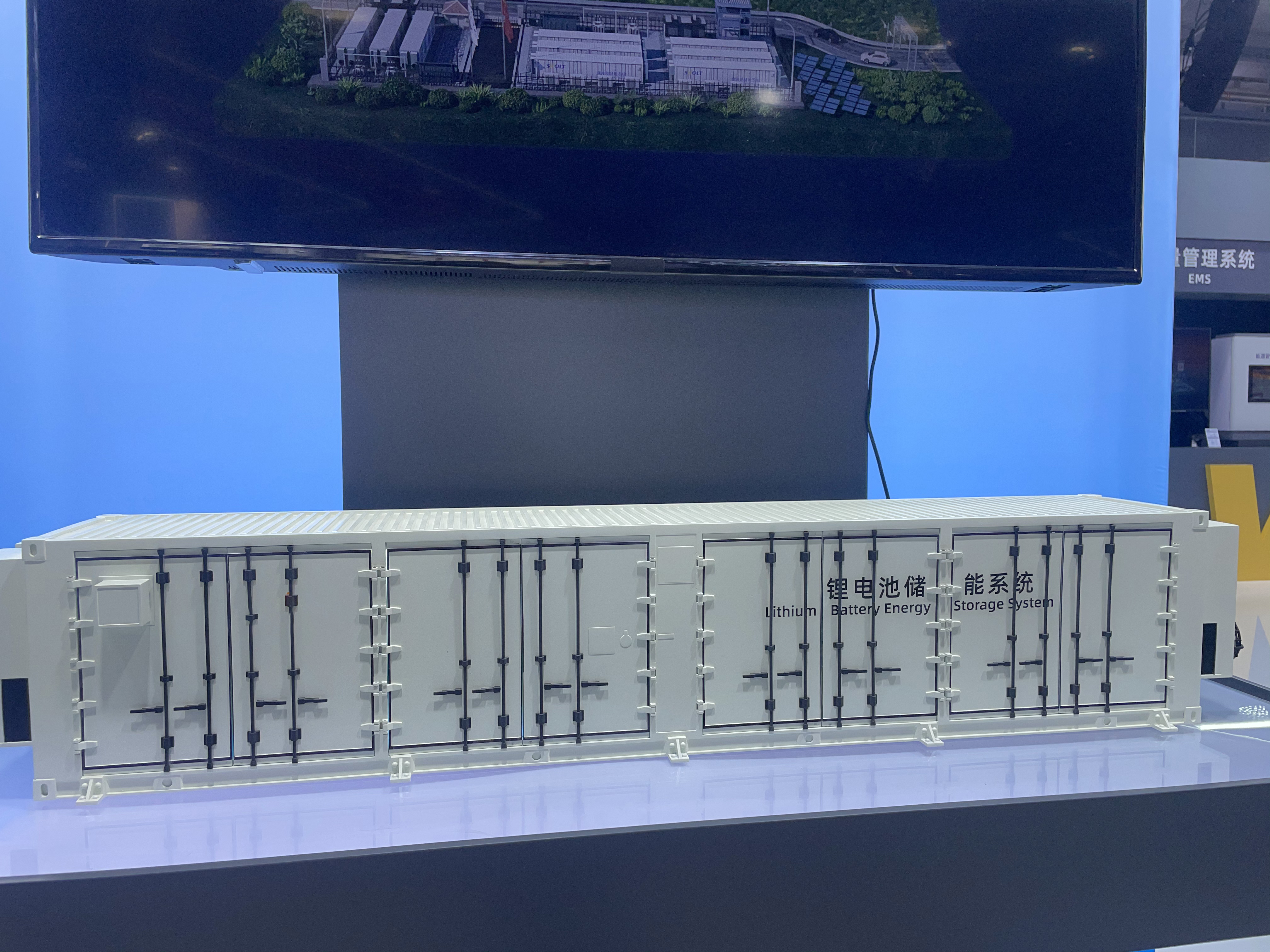

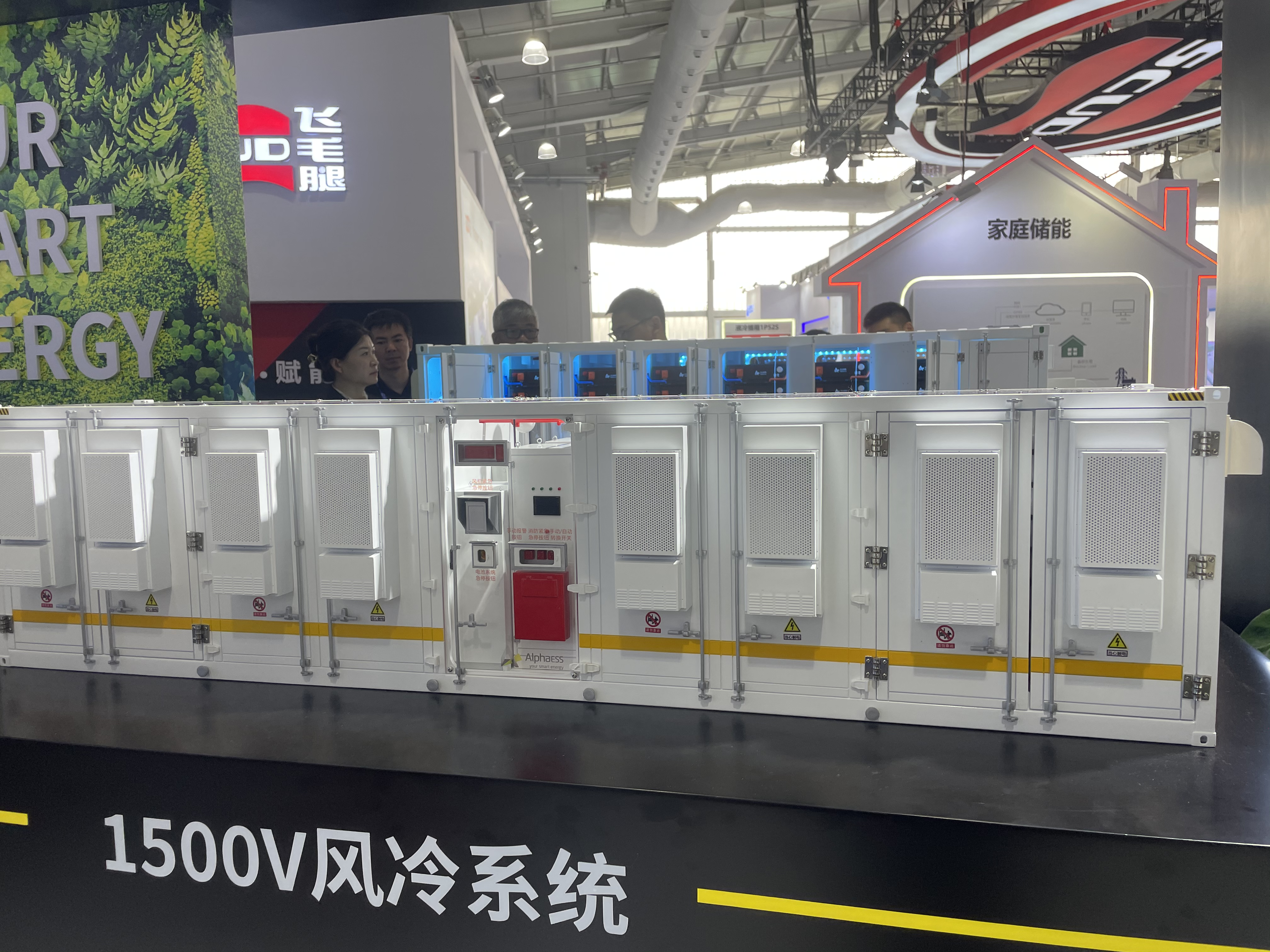

在新能源与智能电网快速发展的今天，储能系统作为能源转换与调度的核心设备，其重要性日益凸显。为直观展示储能系统的工作原理与结构特点，我们特别打造了这款1:10比例的储能柜模型，完美还原了实际储能柜的外观特征与内部构造。储能柜模型采用模块化设计，既保持了设备的整体性，又能清晰展示各功能单元的连接关系。
模型设计理念
储能柜模型以"能源可视化"为核心设计理念，将复杂的电力储能技术转化为直观易懂的展示作品。设计团队参考了主流磷酸铁锂储能系统的技术参数，通过精密测绘与工艺优化，最终确定了这款兼具科技感与实用性的储能柜模型方案。储能柜模型采用"透明化+动态演示"的创新设计，正面完整展示设备外观，侧面则通过透明材质与LED动态演示，清晰呈现电池组、BMS系统、PCS装置等关键组件的工作状态。
模型工艺特点
精密结构还原：储能柜模型外壳采用ABS工程塑料与钢化玻璃组合，内部电池模组为微型仿真设计，每个电芯单元都可单独点亮。BMS控制板与PCS转换器均按比例缩小制作，细节处理精确到位。
动态演示系统：储能柜模型内置可编程控制系统，可模拟完整的充放电循环过程。充电时蓝色LED流动显示能量输入，放电时红色LED显示能量输出，充放电功率可通过触摸屏实时调节。

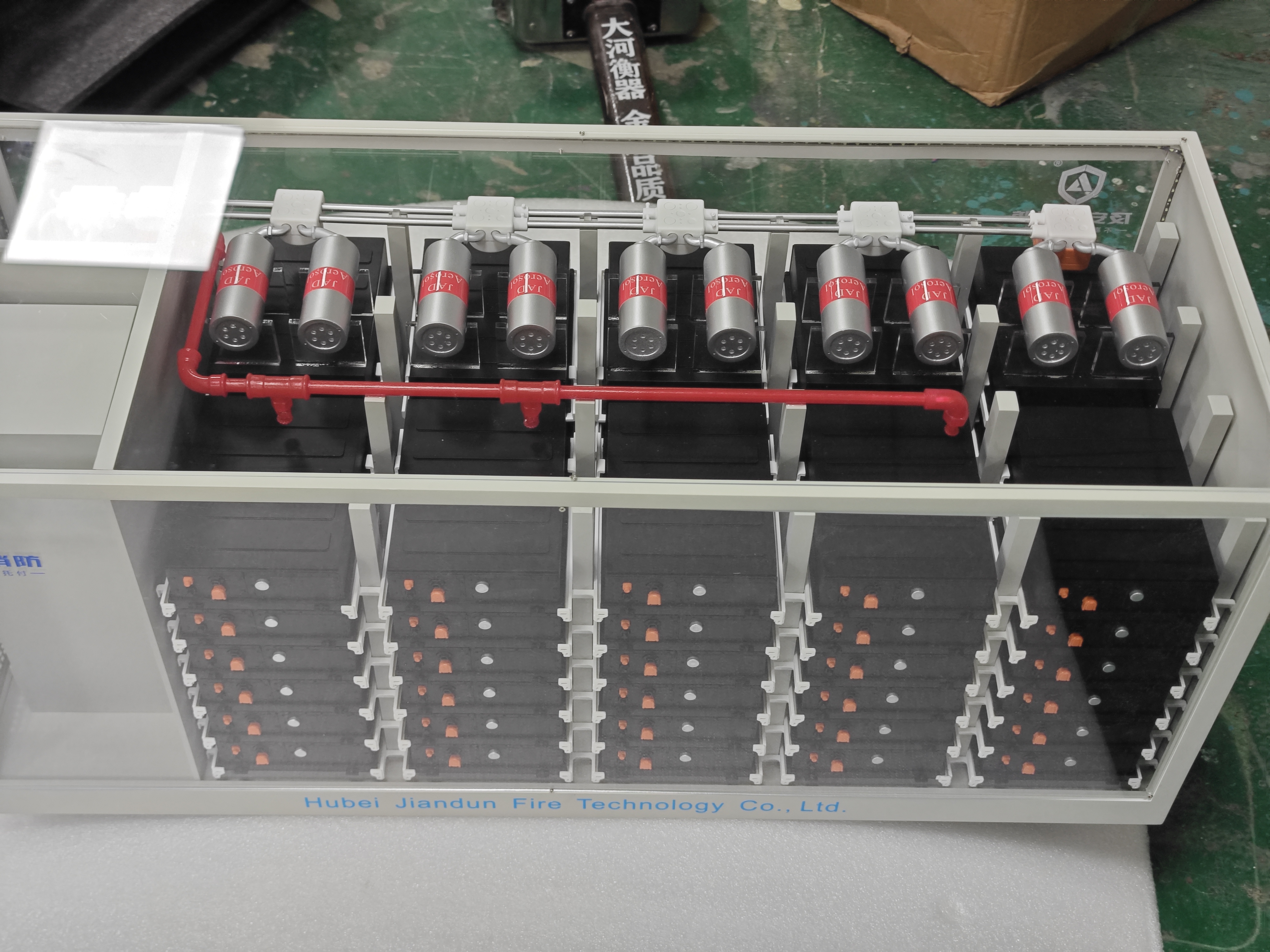

安全特征展示：储能柜模型特别强化了安全系统的可视化设计，包括消防装置、温度传感器、烟雾报警器等安全组件，当模型温度异常时，安全警示灯会自动激活，演示真实储能柜的安全防护机制。
技术细节呈现
储能柜模型精准呈现了储能系统五大核心单元：
电池系统：采用模块化设计，展示电池串并联结构与电芯排列方式
电池管理系统(BMS)：通过LED指示灯演示电压均衡与状态监测功能
功率转换系统(PCS)：展示直流交流双向转换原理
热管理系统：透明风道设计展示散热气流路径
安全防护系统：包括断路器、绝缘监测等保护装置
储能柜模型还配备了交互式显示屏，观众可通过触摸操作了解系统参数、查看运行状态、模拟不同工况下的系统响应。这种互动设计大大提升了储能柜模型的教育价值与展示效果。
